SAPA Avantis 75 Thermisch getrennte Profilsystem - Fenster / Türen
Thermisch getrenntes Fenster- und Türensystem mit 3 Kammern, das höchsten Standards an thermischer Isolierung und Stabilität entspricht.
Das Avantis 75 SHI System ist entsprechend der Wärmedämmanforderungen nach ENEV modular aufgebaut und besitzt mit 40mm eine verlängerte Dämmzone - realisiert durch röhrenförmigen glasfiberverstärkte Polyamidstreifen - die die thermische Leitung drastisch reduzieren. Dazu kommen mehrere Dichtebenen, die den eigentlichen Dämmkern bilden. Als Resultat erzielt Avantis 75 ein sehr hohes thermisches Leistungsniveau was zu einer Senkung des Gesamtenergieverbrauchs und somit einem positiven Nutzen für die Umwelt führt.
Das System eignet sich für Verglasungen bis 60mm für den Rahmen und sogar 70mm für den Flügel, die Füllungsdicke kann bei 7mm beginnen.
Fenster erreichen mittels solider Zentraldichtung eine verbesserte thermische und akustische Leistung.
Jalousien- und Belüftungssysteme können leicht in Avantis 75 SHI und Avantis 75 Basic integriert werden.

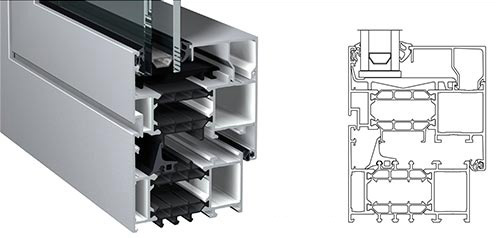

Avantis 75 Basic: Profilkombinationen mit dem Wert Uf = 1,88 W/m2K - 2,24 W/m2K

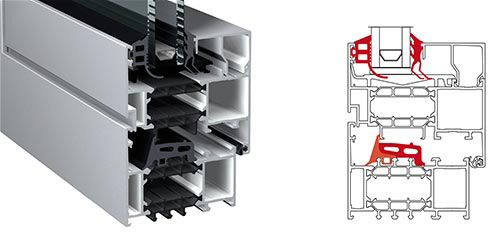

Avantis 75 I: Profilkombinationen mit dem Wert Uf = 1,70 W/m2K - 1,86 W/m2K

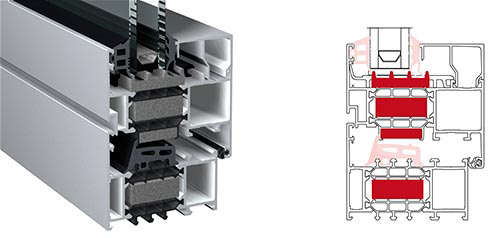

Avantis 75 SHI: Profilkombinationen mit dem Wert Uf = 0,98 W/m2K - 1,65 W/m2K (EN ISO 10077-2)

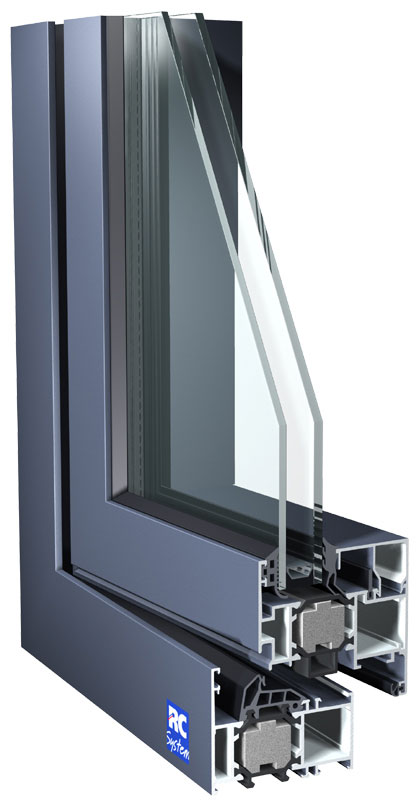

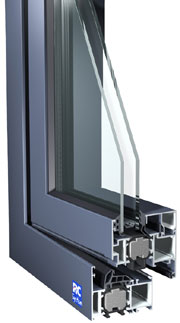

SAPA Excellence 75 si Hoch thermisch getrennte Fenster - Türserie
|
Hoch thermisch getrennte Fenster - Türserie
Bautiefe: Blendrahmen 75mm, Flügel 85mm
Verglasung: bis 65 mm
Thermische Trennung: glasfaserverstärkte Polyamid- stege GF 6.6 25 mit Leimschnur. (Werksverbund)
Weiters sind in die, zwischen den Stegen befindlichen Hohlkammern, Thermo Isolatoren aus umweltfreundlichen Polyethylenschaum eingebracht. Oberfläche: verschiedene Eloxal- und RAL - Farbtöne
Prüfungen: Beanspruchungsgruppe C gem. DIN 18055
Schallschutzklassen je nach Anforderungen
gemäß DIN 52210
Wärmedurchgangskoeffizient
Uf: 1,6 - 2,1 W/m2K (abhängig von der Profilkombination) |
SAPA Excellence 65 Thermisch getrennte Profilsystem - Fenster / Türen
 |
Thermisch getrennte 3-Kammer Fenster - Türensystem
Bautiefe: Blendrahmen 65mm, Flügel 75mm
Verglasung: 8 - 50mm
Oberfläche: verschiedene Eloxal- und RAL - Farbtöne
Verbundisolator: Glasfaserverstärkte
Polyamidstege GF 6.6, höhe 25mm (Werksverbund)
Prüfungen: Beanspruchungsgruppe C gem. DIN 18055
Beanspruchungsgruppe D bis 1200 Pa
Schallschutz-Klasse 2-4 gemäß DIN 52210
K-Wert: RMG 2.1 ( 2,8W/m2k gemäß DIN 4108)
 |
 |
 |
 |
Classic |

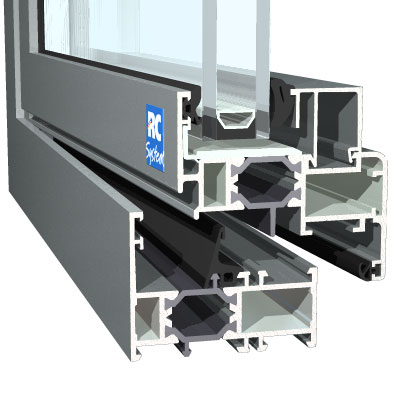

Softline |

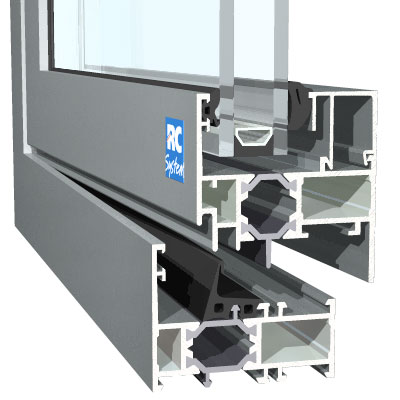

Excellence65 HI |

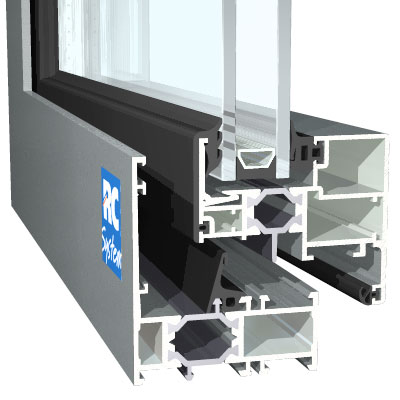

Excellence65 HV |
|

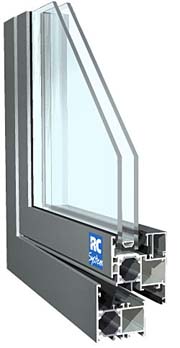

SAPA Performance 55 Thermisch getrennte Profilsystem - Fenster / Türen
 |
Thermisch getrennte 2-Kammer-Fenster-Türserie
Bautiefe: Blendrahmen 55mm, Flügel 65mm
Verglasung: 5- 50mm
Thermische Trennung: glasfaserverstärkte Polyamid-
stege GF 6.6 25 mit Leimschnur. (Werksverbund)
Oberlläche: verschiedene Eloxal- und RAL - Farbtöne)
Prüfungen: Beanspruchungsgruppe C gem. DIN 18055
K-Wert: RMG 2.1 (2,8W/m2k gemäß DIN 4108 T4)
 |
 |

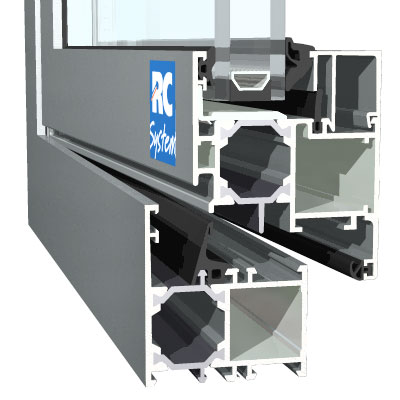

Performance 55 Classic |

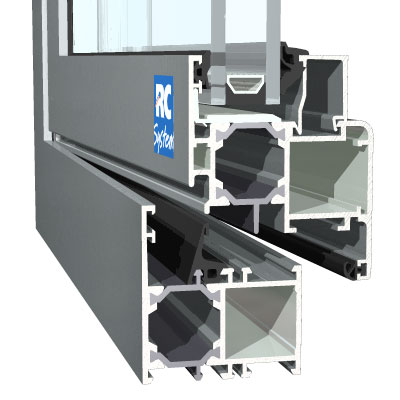

Performance 55 Softline |
|

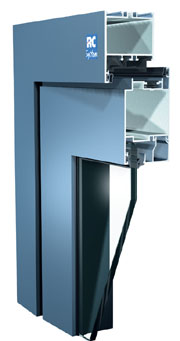

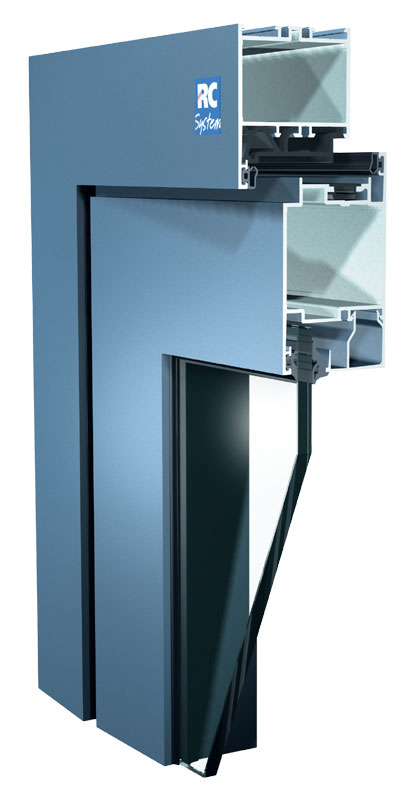

SAPA U55 Unisoliertes Fenster - Türensystem
 |
Unisoliertes Fenster - Türensystem
Bautiefe: Blendrahmen 55mm, Flügel 65mm
Verglasung: 4,5 - 47 mm
Oberlläche: verschiedene Eloxal- und RAL - Farbtöne
Prüfungen: Beanspruchungsgruppe C gem. DIN 18055
Schallschutz-Klasse 2.3 und 4 gemäß DIN 52210 |
SAPA Elegance 52 Thermisch getrennte Fassade
 |
Thermisch getrennte Fassade
Ansichtsbreite: Pfosten und Riegel 52 mm
Montagearten:
a) Pfosten-Riegel-Bauweise Einbau der Riegel
zwischen bereits montierte Pfosten.
b) Elementbauweise Montage der vorgefertigten
Elemente mittels Montagepfosten.
Verglasung: 8 - 50 mm Trockenverglasung mit EPDM
Dichtungen
Entwässerung: Wahlweise als Riegel-Pfosten-
Entwässerung oder Feldweise Entwässerung
Thermische Trennung: Dämmprofil aus Spezial-PVC
Verbindungen: Riegel-Pfostenverbindungen mittels
direkter Verschraubung oder mit Spezial T- Verbinder
Verarbeitung: Die Pfostenprofile werden im Riegel-
bereich nicht ausgeklinkt. Hohlkammer zur Aufnahme
paßgenauer Verbindungselemente.
Statik: Verschiedene Pfosten-und Riegelprofile für
unterschiedliche statische Anforderungen
K-wert: RMG 2.1 2,8 W/m2k (Elegance 52 ST)
K-wert: RMG 1.0 2,0 W/m2k (Elegance 52 TH) |
 |
 |

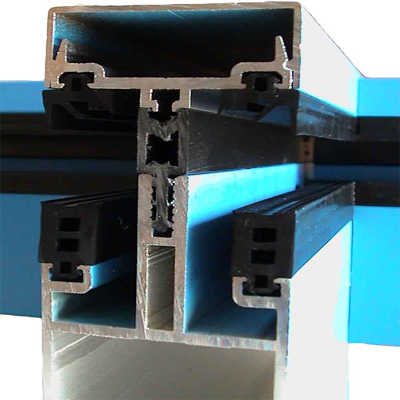

Elegance 52 ST |

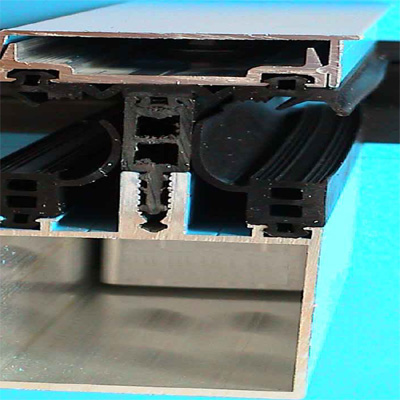

Elegance 52 TH |
|
SAPA Elegance 52 GF Thermisch getrennte Fassade
|
Thermisch getrennte Fassade
Mit Sonderrahmen und klemmbaren
Glasleisten
Ansichtsbreite: Pfosten und Riegel 52 mm
Verglasung: 20 bis 30 mm Trockenverglasung mit
EPDM Dichtungen
Die Wasserdichtigkeit wird zusätzlich durch EPDM
Dichtungen gesichert, die auf der Tragkonstruktion
des Systems angebracht sind.
Die Profile werden auf Gehrung geschnitten mit Metall-kleber verklebt und mttels Presseckwinkel verbunden.
Der Festrahmen und/oder die Flügel haben ein
einheitliches Aussehen und betonen dei Harmonie
der Außenansicht.
Die Pfosten Riegelverbindung erfolgt mittels speziell
dafür entwickelten T-Verbinder.
Eine Bearbeitung des Pfosten ist nicht erforderlich.
Um den statischen Belastungen zu entsprechen
werden Pfosten und Riegel mit unterschiedlichen
Einbautiefen zu Verfügung gestellt.
K-wert: RMG 2.2 <3,5 W/m2k (Elegance 52 ST)
|

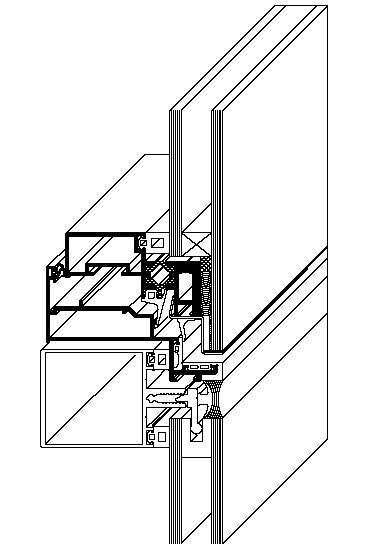

SAPA Elegance 52 IT Senkklappflügel in SG-Ausführung
 |
Senkklappflügel in SG-Ausführung
Einsatzelement für die thermisch getrennte Fassade
in Structiel Glasing Ausführung.
Durch spezielle Klappscheren
wird durch leichtes Absenken des Flügels
ein nach Außenklappen ermöglicht.
Bedienung: Händisch oder mittels Motor
Größen:
max. Flügelbreite 2400mm
max. Flügelhöhe 2000mm
max. Flügelgewicht 130kg |
SAPA Alure Light Dachfenster Thermisch getrenntes Profilsystem
 |
Thermisch getrenntes
Schiebewandsystem
1, 2 u. 3-spurig ausführbar
Bautiefe:
Rahmen 125 mm 2-spurig
Rahmen 192 mm 3-spurig
Schiebeflügel 50 mm
Festverglasung: 50 mm
Verglasung: Schiebeflügel: 2 - 35,5 mm,
mit Glasleisten
Festverglasung: 2 - 35,5 mm, mit Glasleisten
Laufwagen: V2A-Stahl
Thermische Trennung: glasfaserverstärkte
Polyamidstege 6.6 25 mit Leimschnur (Werksverbund).
Oberfläche: verschiedene Eloxal- und RAL - Farbtöne
|

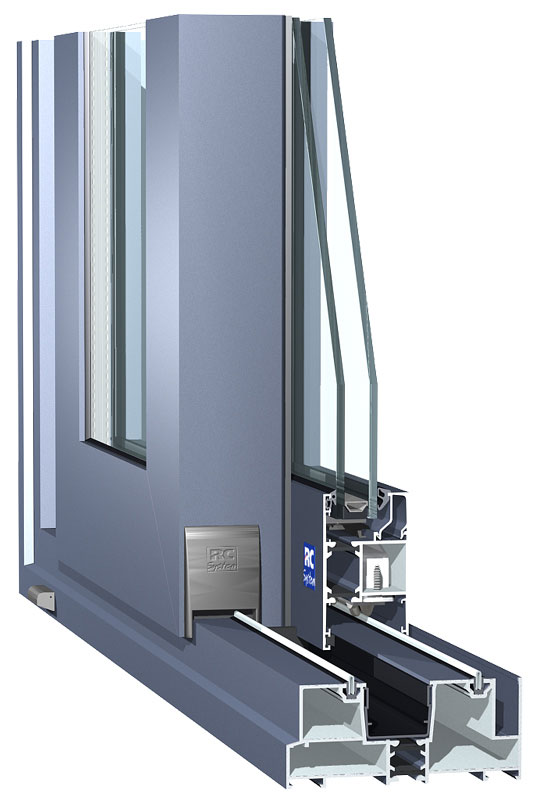

SAPA Comfort 125 Thermisch getrenntes Schiebewandsystem
 |
Thermisch getrenntes
Schiebewandsystem
1, 2 u. 3-spurig ausführbar
Bautiefe:
Rahmen 125 mm 2-spurig
Rahmen 192 mm 3-spurig
Schiebeflügel 50 mm
Festverglasung: 50 mm
Verglasung: Schiebeflügel: 2 - 35,5 mm,
mit Glasleisten
Festverglasung: 2 - 35,5 mm, mit Glasleisten
Laufwagen: V2A-Stahl
Thermische Trennung: glasfaserverstärkte
Polyamidstege 6.6 25 mit Leimschnur (Werksverbund).
Oberfläche: verschiedene Eloxal- und RAL - Farbtöne |

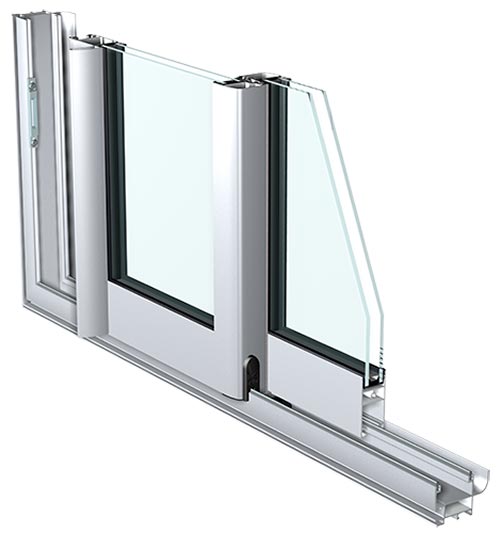

SAPA Maestro TR ist ein Schiebesystem für Fenster und Türanwendungen
 |
Thermisch getrenntes Schiebewandsystem 1, 2 u. 3-spurig ausführbar
Maestro ist ein Schiebesystem für Fenster und Türanwendungen. Das System ist in einer isolierten (TH) und unisolierten (TR) Asführung erhältlich.
Maestro bietet eine grosse Palette an verschiedenen Blendrahmenprofilen und ermöglicht damit eine Vielzahl an Bauanschlüssen und Designanforderungen. Die Entwässerung kann unsichtbar oder mit Abdeckkappen erfolgen.
Verstärkte Flügelprofile ermöglichen es, Schiebetürhöhen über 2,30 m auszuführen.
Die Laufrollen aus Edelstahl sind wartungsfreundlich und gewärleisten eine leichte Bedienung des Flügels bis zu einem Gewicht von 180 kg.
Testergebnisse: 3 (EN 12207); B3 (EN 12210); 6B (EN 12208) |
SAPA Secur T30 / F30 - R30 / G30 Thermisch getrenntes Brandschutzsystem
 |
Thermisch getrenntes Brandschutzsystem T30 / F30 - R30 / G30
Bautiefe: Rahmen 75mm
Türflügel 75mm
Verglasung: Türflügel: 7 - 53 mm, mit Glasleisten
Festverglasung: 7 - 53 mm, mit Glasleisten
Thermische Trennung: GFK-Stege
Oberfläche: verschiedene Eloxal- und RAL - Farbtöne
Prüfungen: Beim IBS in Linz nach ÖNORM B3000,
B3850, B3855 |
SAPA Brandschutzfenster Excellence 75 si, Excellence 65, T30/F30/R30/G30
 |
Hoch thermisch getrennte Fenster Serie als Brandabschluss
Durch spezielle Einschübe und Massnahmen,
kann mit den Fenstersystemen
EXCELLENCE 65 und EXCELLENCE 75si
ein baugleiches Brandschutzfenster
gefertigt werden.
Kenndaten wie Bautiefe, thermische Trennung,
Oberflache, Beanspruchung usw.
siehe Fenster-Türensysteme
EXCELLENCE 65 und
EXCELLENCE 75si
|
SAPA Secur R30 / G30 Thermisch ungetrenntes Brandschutzsystem
 |
Thermisch ungetrenntes Brandschutzsystem R30 / G30
Bautiefe: Rahmen 75mm
Türflügel 75mm
Verglasung: Türflügel: 7 - 53 mm, mit Glasleisten
Festverglasung: 7 - 53 mm, mit Glasleisten
Oberfläche: verschiedene Eloxal- und RAL - Farbtöne
Prüfungen:Beim IBS in Linz nach ÖNORM B3000,
B3850, B3855
|
|
